Tepelné čerpadlo Vitocal 222-A

Ikona
Vitocal 222-A: 2,6 až 12 kW

Tepelné čerpadlo Vitocal 222-A v monoblokovém provedení využívá ekologicky a levně teplo obsažené ve venkovním vzduchu. Umožňuje topení a chlazení. Toto kompaktní zařízení disponuje 220 litrovým zásobníkovým ohřívačem vody.

  • Monoblokové tepelné čerpadlo vzduch/voda s topným výkonem od 4,0 do 10,1 kW, při A7/W35.
  • Invertorový kompresor umožňuje přesné přizpůsobení výkonu aktuální potřebě tepla/chladu.
  • Nízké provozní náklady díky vysokým výkonovým číslům COP podle EN 14511 až 5,0 při A7/ W35 resp. 4,1 při A2/W35.
  • Vytápění a chlazení v jednom přístroji díky reverzibilnímu zapojení
  • Vysoký komfort pitné vody díky zásobníku o objemu 220 l.
  • Maximální výstupní teplota vody až 60 °C při venkovní teplotě -10 °C.
  • Vysoká účinnost při částečných provozních zatížení.
  • Mimořádně nízká hlučnost díky regulovatelným otáčkám ventilátoru a kompresoru.
  • Třída energetické účinnosti: A++ / A | Typ 221.A04: A+ / A

Od 235 466 Kč (s DPH 21 %)

Od 194 600 Kč (bez DPH 21 %)

Skladem

Varianty

Kat. číslo Název Typ Výkon Cena bez DPH Poptat
Z016855 Vitocal 222-A, 230 V (A04) AWOT-M-E-AC 221.A 3,8 kW 201 200 Kč
Z016856 Vitocal 222-A, 230 V (A06) AWOT-M-E-AC 221.A 5,7 kW 209 860 Kč
Z016857 Vitocal 222-A, 230 V (A08) AWOT-M-E-AC 221.A 6,7 kW 218 110 Kč
Z016858 Vitocal 222-A, 230 V (A10) AWOT-M-E-AC 221.A 8,7 kW 255 820 Kč
Z016846 Vitocal 222-A, 230 V (A04) AWOT-M-E 221.A 3,8 kW 194 600 Kč
Z016847 Vitocal 222-A, 230 V (A06) AWOT-M-E 221.A 5,7 kW 203 260 Kč
Z016848 Vitocal 222-A, 230 V (A08) AWOT-M-E 221.A 6,7 kW 211 510 Kč
Z016849 Vitocal 222-A, 230 V (A10) AWOT-M-E 221.A 8,7 kW 246 110 Kč
Z016861 Vitocal 222-A, 400 V (A10) AWOT-E-AC 221.A 10,1 kW 267 670 Kč
Z016862 Vitocal 222-A, 400 V (A13) AWOT-E-AC 221.A 11,1 kW 280 870 Kč
Z016863 Vitocal 222-A, 400 V (A16) AWOT-E-AC 221.A 11,6 kW 295 720 Kč
Z016852 Vitocal 222-A, 400 V (A10) AWOT-E 221.A 10,1 kW 257 960 Kč
Z016853 Vitocal 222-A, 400 V (A13) AWOT-E 221.A 11,1 kW 271 160 Kč
Z016854 Vitocal 222-A, 400 V (A16) AWOT-E 221.A 11,6 kW 286 010 Kč

Vysoký komfort teplé vody

Vitocal 222-A disponuje integrovaným 220 litrovým zásobníkovým ohřívačem vody. Nově vyvinutý způsob přívodu pracovní látky zásobníku zajišťuje velmi účinné vrstvení objemu zásobníku podle teploty, což umožňuje odběr vysokého objemu ohřáté vody až 290 litrů (při teplotě vody 40 °C).

Kompaktní venkovní jednotky

Nové venkovní jednotky v nadčasovém designu padnou hned do oka. Zařízení s jedním nebo dvěma ventilátory pochází z vlastního vývoje a výroby. Kromě mimořádně tichého provozu mají velmi dobré výkonové hodnoty a vynikající kvalitu zpracování a produktu – Made in Germany.

Advanced Acoustic design

Venkovní jednotky pro tepelná čerpadla v monoblokovém provedení využívají novou technologii, tzv. akustický design – Advanced Acoustic Design (AAD). Jednotka je za provozu sotva slyšitelná, což je výsledek kvalitního technického návrhu zvukově optimalizovaných ventilátorů, které ve spojení s inteligentní regulací otáček výrazně snižují hladinu hluku šířeného vzduchem i konstrukcemi při plném i částečném provozu. Nízké kmitočty, které u běžných tepelných čerpadel zní jako dunění a vyvolávají pocit znepokojení, jsou u tohoto výrobku vyloučeny.

Mám dotaz na tento produkt
Tel

Nevíte si rady?

Zavolejte nám. Postaráme se o vás včetně servisu.

Technické parametry

Jmenovitý tepelný výkon 2,6 až 12,0 kW
COP při topném provozu až 5,0 (vzduch 7 °C/voda 35 °C) a až 4,1 (vzduch 2 °C/voda 35 °C)
Třída energetické účinnosti podle nařízení EU č. 811/2013 pro vytápění, průměrné klimatické poměry – - řešení pro nízkoteplotní aplikace (výstupní teploty do 35 °C) / řešení pro středně-teplotní aplikace (výstupní teploty do 55 °C) A++ / A | typ 221.A04: A+ / A
Třída energetické účinnosti - ohřev pitné vody A
Celková délka venkovní jednotky 546 mm
Celková šířka venkovní jednotky 1109 mm
Celková výška venkovní jednotky 753 až 1377 mm
Celková délka vnitřní jednotky 681 mm
Celková šířka vnitřní jednotky 600 mm
Celková výška vnitřní jednotky 1874 mm
Celková hmotnost venkovní jednotky 102 až 145 kg (dle typu)
Celková hmotnost vnitřní jednotky 164 kg
Celková hmotnost vnitřní jednotky s plným zásobníkem TV 384 kg
Oblast použití Rodinný dům, novostavba a modernizace
Obsluha Intuitivní regulace Vitotronic s jednoduchým ovládáním
Ohřev pitné vody Vysoký komfort pitné vody díky bivalentnímu zásobníku teplé vody s objemem 220 litrů
Podrobné informace ke každému typu viz. technický list

Ke stažení

VIESSMANN

Se společností Viessmann spolupracujeme již řadu let. Tato německá společnost je předním mezinárodním výrobcem systémů vytápěcí, chladicí a klimatizační techniky, založená roku 1917. Stejně jako my, Viessmann je rodinným podnikem, a proto klade důraz na zodpovědné jednání nejen vůči svým zákazníkům, ale i vůči životnímu prostředí. I v budoucnu chce Viessmann patřit k těm, kteří přinášejí nové inovační techniky a postupy ohledně vytápěcích i chladících systémů.

Během mnoha let naší spolupráce jsme si vybudovali silný obchodní vztah, a Viessmann se stal naším hlavním obchodním partnerem. Díky této spolupráci jsme schopni nabízet ty nejlepší a nejkvalitnější řešení pro domácnosti i komerční budovy.

Přehled typů

Vitocal 222-A, 230 V (A04 až A10)

Monoblokové, reverzibilní tepelné čerpadlo vzduch/ voda Vitocal 222-A, s integrovaným zásobníkem TV o objemu 220 l, s vysoce efektivním oběhovým čerpadlem, s 3-cestným přepínacím ventilem, včetně regulace Vitotronic 200 WO1C pro ekvitermní provoz.

  • AWOT-M-E-AC 221.A, s elektrickým průtokovým ohřívačem 9 kW a s funkcí chlazení
  • AWOT-M-E 221.A, s elektrickým průtokovým ohřívačem 9 kW, bez funkce chlazení

Vitocal 222-A, 400 V (A10 až A16)

Monoblokové, reverzibilní tepelné čerpadlo vzduch/ voda Vitocal 222-A, s integrovaným zásobníkem TV o objemu 210 l, s vysoce efektivním oběhovým čerpadlem, s 3-cestným přepínacím ventilem, včetně regulace Vitotronic 200 WO1C pro ekvitermní provoz.

  • AWOT-E-AC 221.A, s elektrickým průtokovým ohřívačem 9 kW a s funkcí chlazení
  • AWOT-E 221.A, s elektrickým průtokovým ohříva- čem 9 kW, bez funkce chlazení

Stav při dodání

Typ AWOT(-M)-E 221.A

Rozsah dodávky:

  • Kompaktní tepelné čerpadlo v provedení Monoblok, skládající se zvnitřní a venkovní jednotky
  • Vnitřní jednotka:
    • Integrovaný zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect, ochrana proti korozi hořčíkovou anodou, s tepelnou izolací
    • Vestavěný přepínací ventil „topení/ohřev pitné vody“
    • Vestavěné vysoce efektivní oběhové čerpadlo pro sekundárníokruh
    • Vestavěný pojistný ventil a manometr
    • Vestavěný průtokový ohřívač topné vody
    • Ekvitermně řízená regulace tepelného čerpadla Vitotronic 200, typ WO1C s čidlem venkovní teploty
    • Integrovaná kontrola objemového toku
  • Venkovní jednotka:
    • Provozní náplň chladiva R410A
    • Lemové přípojky
    • Kompresor řízený invertorem
    • Přepínací ventil
    • Elektronický expanzní ventil (EEV) – Výparník
    • Kondenzátor
    • EC-ventilátor

Typ AWOT(-M)-E-AC 221.A

  • Vybavení jako typ AWOT(-M)-E 221.A, navíc s funkcí chlazení „active cooling“

Potřebné příslušenství (musí se přiobjednat):

  • Hydraulická připojovací sada topný okruh, montáž na omítku směrem nahoru.
  • Hydraulická připojovací sada topného okruhu pro montáž na omítku doleva nebo doprava.

Stanovený rozsah použití

Přístroj se smí podle zamýšleného používání instalovat a provozovat v uzavřených topných systémech dle ČSN EN 12828 se zohledněním příslušných montážních, servisních návodů a návodu k použití.

V závislosti na provedení se smí přístroj používat výhradně pro tyto účely:

  • Vytápění místností
  • Chlazení místností
  • Ohřev pitné vody

Při použití dodatečných součástí a příslušenství je možné rozsah funkcí rozšířit.

Použití ve shodě s ustanovením předpokládá, že byla provedena pevná instalace ve spojení se schválenými součástmi specifickými pro zařízení.

Komerční nebo průmyslové použití k jinému účelu než pro vytápění/chlazení místností nebo k ohřevu pitné vody platí jako použití odporující stanovenému účelu použití.

Nesprávné použití přístroje resp. neodborná obsluha (např. otevřením přístroje provozovatelem zařízení) je zakázáno a vede k vyloučení ze záruky. Chybné použití je také tehdy, pokud jsou součásti topného systému pozměněny v jejich funkci ve shodě s ustanovením.

Upozornění

Zařízení je určeno výhradně pro použití v domácnostech nebo k podobnému účelu, tzn., že je mohou bezpečně obsluhovat i nezaškolené osoby.



Informace o výrobku

Konstrukční provedení

Vitocal 222-A je kompaktní tepelné čerpadlo v konstrukčním provedení Monoblock, skládající se
z jedné vnitřní jednotky s integrovaným zásobníkovým ohřívačem vody a jedné venkovní jednotky.

Potřebné příslušenství

K montáži zařízení je potřebná „hydraulická připojovací sada topného okruhu pro montáž na omítku“.

Chladicí okruh

Všechny součásti chladicího okruhu se nachází ve venkovní jednotce, včetně regulátoru chladicího okruhu s elektronickým expanzním ventilem. V závislosti na provozních podmínkách se výkon kompresoru přizpůsobuje regulací invertoru. K chlazení místností se otočí chladicí okruh (jen u typů s označením„-AC“).

Hydraulická soustava

Vnitřní a venkovní jednotka jsou na sekundární straně navzájem spojeny hydraulicky a elektricky. Hydraulické součásti pro sekundární okruh se nachází ve vnitřní jednotce. Pomocí integrovaného vysoce efektivního oběhového čerpadla (sekundární čerpadlo) je ohřátá topná voda čerpána do sekundárního okruhu. Pomocí integrovaného 3-cestného přepínacího ventilu „Topení/ohřev pitné vody“ se přepíná mezi vytápěním místností a ohřevem pitné vody.

Zařízení bez akumulačního zásobníku

  • Vytápění místností – tepelné čerpadlo ohřívá 1 topný/chladicí okruh bez směšovače.
  • Chlazení místností – tepelné čerpadlo chladí pomocí 1 topného/chladicího okruhu bez směšovače nebo samostatným chladicím okruhem.

Ve spojení se sadou pro montáž se směšovačem (příslušenství)

  • Vytápění místností – tepelné čerpadlo ohřívá 1 topný/chladicí okruh bez směšovače a 1 topný okruh se směšovačem. Aby mohl být ohříván topný okruh se směšovačem, musí být připojen topný/chladicí okruh bez směšovače.
  • Chlazení místností – tepelné čerpadlo může chladit jen pomocí topného/ chladicího okruhu bez směšovače.

Zařízení s akumulačním zásobníkem na topnou vodu

  • Vytápění místností – tepelné čerpadlo ohřívá až 3 topné/chladicí okruhy: 1 topný/chladicí okruh bez směšovače a 2 topné/ chladicí okruhy se směšovačem
  • Chlazení místností – tepelné čerpadlo může chladit jen pomocí jednoho z max. 3 topných/chladicích okruhů nebo samostatným chladicím okruhem. Akumulační zásobník topné vody se obejde hydraulickým bypass zapojením.

Zařízení s akumulačním zásobníkem topné/chladicí vody

  • Vytápění místností – tepelné čerpadlo může ohřívat až 3 topné/chladicí okruhy: 1 topný/chladicí okruh bez směšovače a
    2 topné/chladicí okruhy se směšovačem
  • Chlazení místností – tepelné čerpadlo může chladit až 3 topnými/chladicími okruhy. Chlazení místností prostřednictvím samostatného chladicího okruhu není možné.

Regulace tepelného čerpadla

Celé topné zařízení je monitorováno a regulováno regulací tepelného čerpadla Vitotronic 200, typ WO1C. Regulace tepelného čerpadla je vestavěna ve vnitřní jednotce. Komunikace mezi vnitřní a venkovní jednotkou probíhá přes Modbus.

Aplikace ViCare

Nové možnosti ovládání vytápění přes internet poskytuje aplikace ViCare. Jednoduchá grafická plocha ViCare možňuje zcela intuitivní obsluhu vytápění v českém jazyce!

Automatická úspora energie

Systém je navržen na regulování topného okruhu. Přejetím po displeji se zvolí požadovaná teplota v místnosti a nastvením prstem se přepíná mezi normálním a párty provozem („docela dlouho teplo“).

Při odjezdu z domu („na cestu“) stačí rovněž povel, aby topné zařízení najelo na nižší teplotu a tím se ušetřila energie. Kdo chce naprogramovat různé spínací časy na každý den, ocení funkci asistenta.

Zvláštní ikona na spouštěcí obrazovce navíc zobrazuje mnoho tipů pro úsporu energie.

Stálý přehled o stavu zařízení

Provozovatel zařízení vidí na první pohled, zda je při provozu vytápění všechno v zelené oblasti. Žluté políčko informuje o nevyřízeném servisu a v případě červeného se automaticky zobrazí kontakt na odbornou topenářskou firmu.

K tomu se jednoduše uloží kontaktní údaje odborné firmy. Nakonec samozřejmě rozhodne provozovatel zařízení, zda chce, aby jeho vytápění sledovala odborná firma pomocí speciálně vyvinuté aplikace Vitoguide (Tato funkcionalita v přípravě).

Regulace Vitotronic 200 volitelně s WLAN modulem

Pomocí regulace Vitotronic 200 je možno tepelné čerpadlo ovládat pomocí internetového rozhraní Vitoconnect (jako příslušenství) a zdarma na dálku také přes internet přes aplikaci ViCare na mobilním koncovém zařízení. Kromě toho je možná kombinace s centrální domácí vzduchotechnikou Vitovent.

Novinky ze světa Reaconu

Jak funguje tepelné čerpadlo?

Jak funguje tepelné čerpadlo? Základní princip přírody říká, že teplo se může samovolně šířit pouze z místa teplejšího na místo studenější. V uvedené formulaci je však podstatné slovíčko „samovolně“. Vhodným dodáním energie umíme totiž tento přirozený, samovolný tok tepla otočit a odvádět teplo z místa studenějšího na místo teplejší. Na úplně stejném principu jako tepelné […]

Přečíst

Máte zájem o tento produkt?

Neváhejte nás kontaktovat, naši odborníci Vám rádi poradí a pomohou vybrat to správné řešení





Podobné produkty

Tepelné čerpadlo Vitocal 111-S

Tepelná čerpadla
Skladem
Kompaktní splitové tepelné čerpadlo Viessmann Vitocal 111-S typu vzduch/voda s jmenovitým tepelným výkonem 4,0–16,0 kW a integrovaným 220 l zásobníkem.
  • Vitocal 111-S (A04)
  • Vitocal 111-S (A06)
  • Vitocal 111-S (A08)
  • Vitocal 111-S (A12)
  • Vitocal 111-S (A04)
  • Vitocal 111-S (A06)
  • Vitocal 111-S (A08)
  • Vitocal 111-S (A12)
  • Vitocal 111-S (A12)
  • Vitocal 111-S (A14)
  • Vitocal 111-S (A16)
  • Vitocal 111-S (A12)
  • Vitocal 111-S (A14)
  • Vitocal 111-S (A16)
Logo

Tepelné čerpadlo Vitocal 222-S

Tepelná čerpadla
Skladem
Kompaktní splitové tepelné čerpadlo Viessmann Vitocal 222-S typu vzduch/voda s jmenovitým tepelným výkonem 2,6 až 11,6 kW a integrovaným 220 l zásobníkem.
  • Vitocal 222-S, 230 V (C04)
  • Vitocal 222-S, 230 V (C06)
  • Vitocal 222-S, 230 V (C08)
  • Vitocal 222-S, 230 V (C10)
  • Vitocal 222-S, 230 V (C04)
  • Vitocal 222-S, 230 V (C06)
  • Vitocal 222-S, 230 V (C08)
  • Vitocal 222-S, 230 V (C10)
  • Vitocal 222-S, 400 V (C10)
  • Vitocal 222-S, 400 V (C13)
  • Vitocal 222-S, 400 V (C16)
  • Vitocal 222-S, 400 V (C10)
  • Vitocal 222-S, 400 V (C13)
  • Vitocal 222-S, 400 V (C16)
Logo

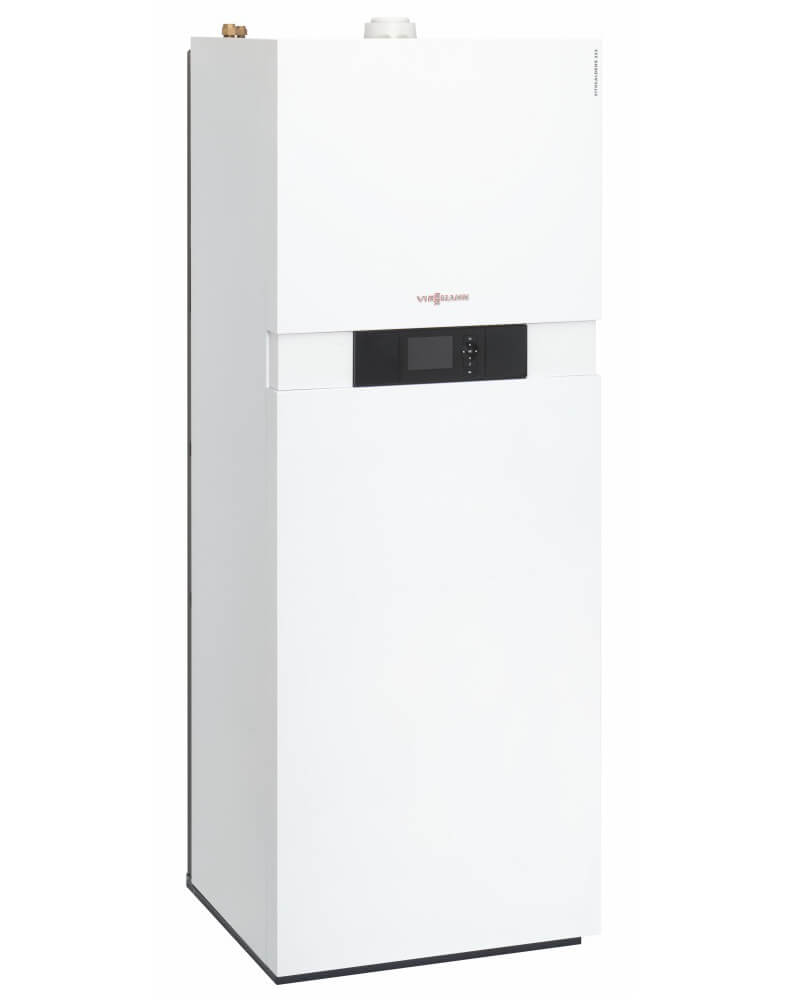

Tepelné čerpadlo Vitocaldens 222-F
